الجسات

-

 الجسات

مقدمة

الجسات هي عينات يتم اخذها من التربة علي اعماق معلومة و ذلك للقيام بأعمال الفحوص و التحاليل عليها و منها يتم معرفة خصائص التربة مثل الاجهاد و بيان الطبقات و سمكها و الطبقة الانسب للقيام بعملية التأسيس عليها و منها يتم تحديد نوعية الاساسات المطلوب تنفيذها للمنشأ



ويتم تنفيذ الجسات بإستعمال ماكينة الجسات بالموقع

طريقة التنفيذ

١- يتم توقيع نقطة الجسة بالموقع بواسطة Total Station حيث تكون نقطة معلومة الاحداثيات و المنسوب عن طريق ربطها بروبير المشروع

٢- يتم اخذ عينة اولية من سطح الارض و تكون عينة منسوب ال Zero

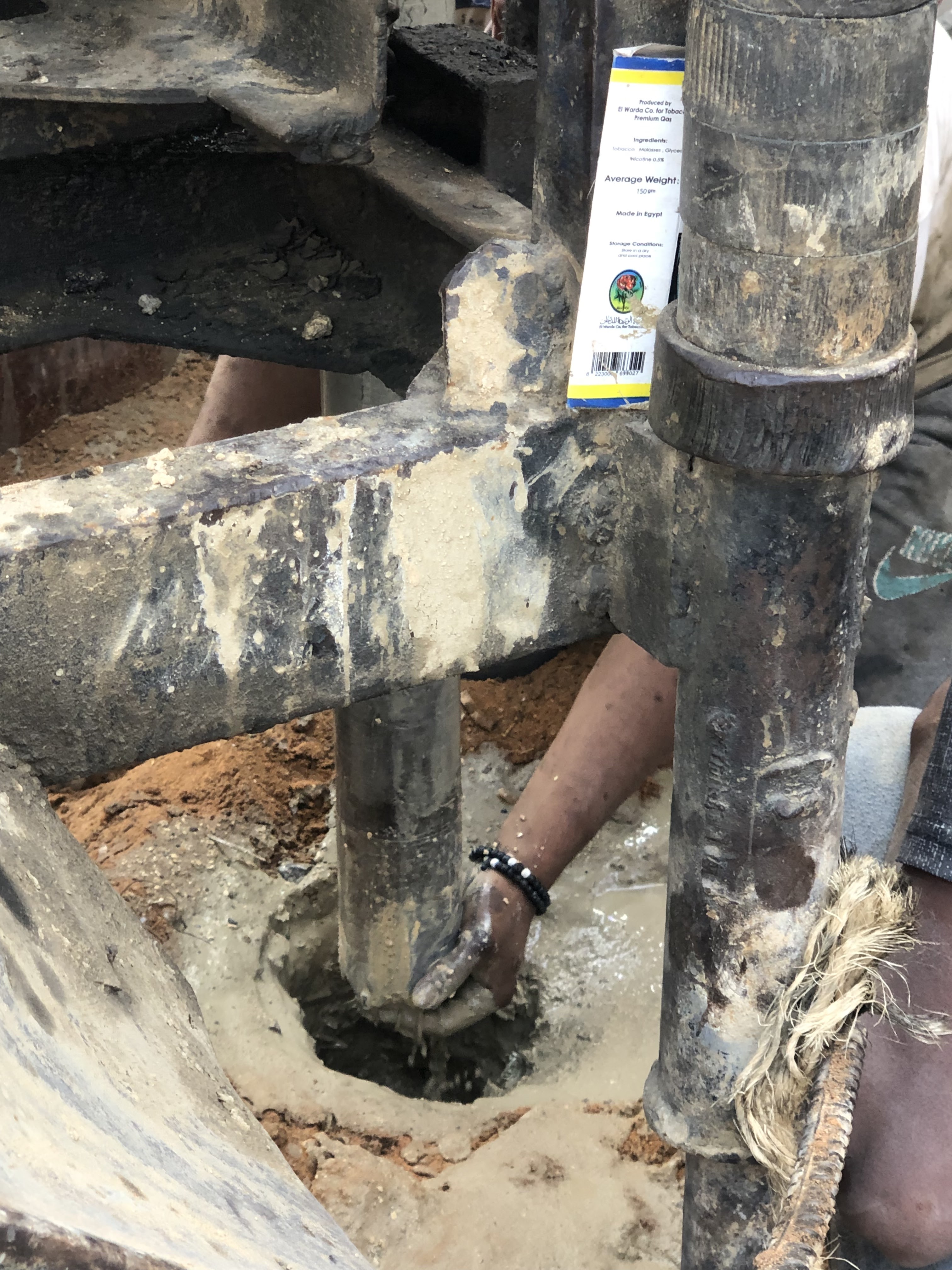

٣- يتم عمل حوض لدورة البنتونايت في الماكينة و ذلك بحفره في الارض حيث تأخذ الماكينة البنتونايت ثم يدخل الي دورة البنتونايت داخل الماكينة و منها الي بنطة الحفر و تستمر الدورة






و فائدة البنتونايت هنا هي تبريد البنية اثناء الحفر و كذلك تعمل علي سند جوانب الحفر الجسة مع الاعماق و طول فترة الحفر

٤- عند الوصول الي عمق ١ متر يتم سحب البنطة و عمود الحركة لإخراج العينة مع قفل دورة البنتونايت مؤقتا





يتم تكرار الخطوة السابقة لكل متر عمق مع تركيب وصلات اطالة للماكينة كلما زاد العمق



يتم ترتيب العينات و حفظها داخل اكياس بلاستيكية مدون عليها العمق و مكان الجسة و رقمها تمهيدا لارسالها الي المعمل لاجراء الاختبارات عليها
